POSITIVE TEMPERATURE COEFFICIENT (PTC) HEATER REMOVAL/INSTALLATION

POSITIVE TEMPERATURE COEFFICIENT (PTC) HEATER REMOVAL/INSTALLATION


 id071100005000


L.H.D.

Warning
•  Handling the air bag module improperly can accidentally deploy the air bag module, which may seriously injure you. Read the air bag system service warnings and cautions before handling the air bag module.
(See AIR BAG SYSTEM SERVICE WARNINGS [STANDARD DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE CAUTIONS [STANDARD DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE WARNINGS [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE CAUTIONS [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)

1.  Disconnect the negative battery terminal and wait for 1 min or more. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION [(E)].)

2.  Remove the following parts:

(1)  Selector lever knob (ATX) (See SELECTOR LEVER COMPONENT REMOVAL/INSTALLATION.)
(2)  Shift lever knob (MTX) (See SHIFT LEVER REMOVAL/INSTALLATION [C66M-R, C66MX-R].)
(3)  Upper panel (See UPPER PANEL REMOVAL/INSTALLATION.)
(4)  Console side panel (See CONSOLE SIDE PANEL REMOVAL/INSTALLATION.)
(5)  Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
(6)  Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
(7)  Cup holder (See CUP HOLDER REMOVAL/INSTALLATION.)
(8)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(9)  Rear console (See REAR CONSOLE REMOVAL/INSTALLATION [(E)].)
(10)  Driver-side front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(11)  Driver-side front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(12)  Driver-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(13)  Passenger-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(14)  Driver-side lower panel (See LOWER PANEL REMOVAL/INSTALLATION [(E)].)
(15)  Knee air bag module (See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [STANDARD DEPLOYMENT CONTROL SYSTEM].) (See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(16)  Center lower panel (See LOWER PANEL REMOVAL/INSTALLATION [(E)].)
(17)  Driver-side front heat duct (See FRONT HEAT DUCT REMOVAL/INSTALLATION [(E)].)

3.  Remove the bolt.

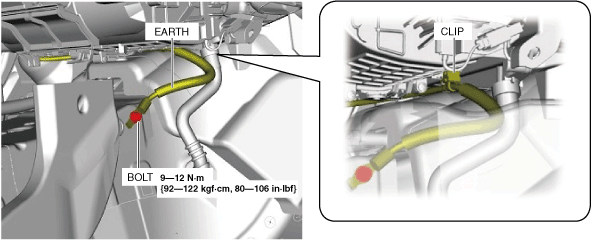

am3zzw00028109

4.  Disconnect the earth.

5.  Detach the clip.

6.  Disconnect the driver-side air mix actuator connector.

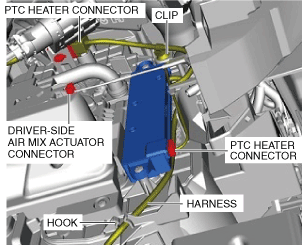

am3zzw00028110

7.  Disconnect the PTC heater connectors.

8.  Detach the clip.

9.  Remove the harness from the hook.

10.  Remove the screws.

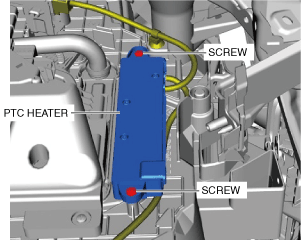

am3zzw00028111

11.  Remove the PTC heater.

12.  Install in the reverse order of the removal.


R.H.D.

Warning
•  Handling the air bag module improperly can accidentally deploy the air bag module, which may seriously injure you. Read the air bag system service warnings and cautions before handling the air bag module.
(See AIR BAG SYSTEM SERVICE WARNINGS [STANDARD DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE CAUTIONS [STANDARD DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE WARNINGS [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(See AIR BAG SYSTEM SERVICE CAUTIONS [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)

1.  Disconnect the negative battery terminal and wait for 1 min or more. (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION [(E)].)

2.  Remove the following parts:

(1)  Selector lever knob (ATX) (See SELECTOR LEVER COMPONENT REMOVAL/INSTALLATION.)
(2)  Shift lever knob (MTX) (See SHIFT LEVER REMOVAL/INSTALLATION [C66M-R, C66MX-R].)
(3)  Upper panel (See UPPER PANEL REMOVAL/INSTALLATION.)
(4)  Console side panel (See CONSOLE SIDE PANEL REMOVAL/INSTALLATION.)
(5)  Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
(6)  Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
(7)  Cup holder (See CUP HOLDER REMOVAL/INSTALLATION.)
(8)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(9)  Rear console (See REAR CONSOLE REMOVAL/INSTALLATION [(E)].)
(10)  Driver-side front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(11)  Driver-side front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(12)  Driver-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(13)  Passenger-side decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(14)  Driver-side lower panel (See LOWER PANEL REMOVAL/INSTALLATION [(E)].)
(15)  Knee air bag module (See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [STANDARD DEPLOYMENT CONTROL SYSTEM].) (See KNEE AIR BAG MODULE REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(16)  Center lower panel (See LOWER PANEL REMOVAL/INSTALLATION [(E)].)
(17)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(18)  Dashboard under cover (See DASHBOARD UNDER COVER REMOVAL/INSTALLATION.)
(19)  Passenger-side front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(20)  Passenger-side front side trim (See FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(21)  Passenger-side lower panel (See LOWER PANEL REMOVAL/INSTALLATION [(E)].)
(22)  Driver-side air bag module (See DRIVER-SIDE AIR BAG MODULE REMOVAL [STANDARD DEPLOYMENT CONTROL SYSTEM].) (See DRIVER-SIDE AIR BAG MODULE INSTALLATION [STANDARD DEPLOYMENT CONTROL SYSTEM].) (See DRIVER-SIDE AIR BAG MODULE REMOVAL [TWO-STEP DEPLOYMENT CONTROL SYSTEM].) (See DRIVER-SIDE AIR BAG MODULE INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(23)  Steering wheel (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION [(E)].)
(24)  Upper column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(25)  Lower column cover (See COLUMN COVER REMOVAL/INSTALLATION.)
(26)  Clock spring (See CLOCK SPRING REMOVAL/INSTALLATION [STANDARD DEPLOYMENT CONTROL SYSTEM].) (See CLOCK SPRING REMOVAL/INSTALLATION [TWO-STEP DEPLOYMENT CONTROL SYSTEM].)
(27)  Wiper and washer switch (See WIPER AND WASHER SWITCH REMOVAL/INSTALLATION [(E)].)
(28)  Light switch (See LIGHT SWITCH REMOVAL/INSTALLATION [(E)].)
(29)  Joint cover (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION [(E)].)
(30)  Steering column component (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION [(E)].)
(31)  Driver-side front heat duct (See FRONT HEAT DUCT REMOVAL/INSTALLATION [(E)].)

3.  Disconnect the connector.

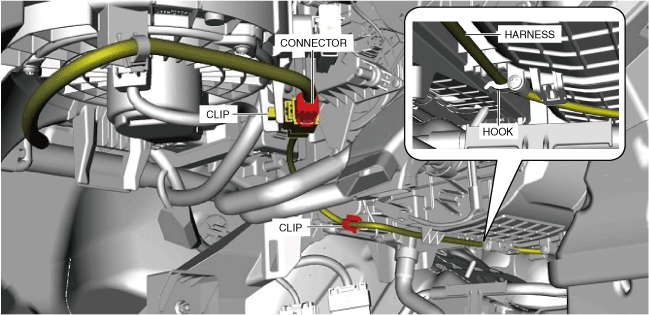

am3zzw00028112

4.  Detach the clips.

5.  Remove the harness from the hook.

6.  Detach the clips.

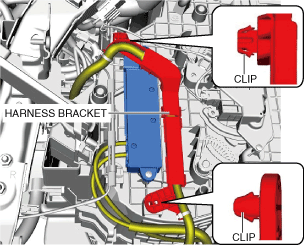

am3zzw00028113

7.  Remove the harness bracket.

8.  Remove the bolt.

am3zzw00028114

9.  Disconnect the earth.

10.  Disconnect the PTC heater connector.

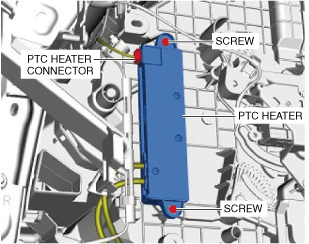

am3zzw00028115

11.  Remove the screws.

12.  Remove the PTC heater.

13.  Install in the reverse order of the removal.
